ECM电机在风机盘管机组中的节能改造方案

风机盘管是宾馆、办公楼等场所常见的空调末端设备。传统风机盘管多采用分相电容式交流电机，通常只有三档风速，无法根据实际负荷精细调节风量。将交流电机更换为ECM电机，可以显著降低风机盘管的能耗并提升舒适度。

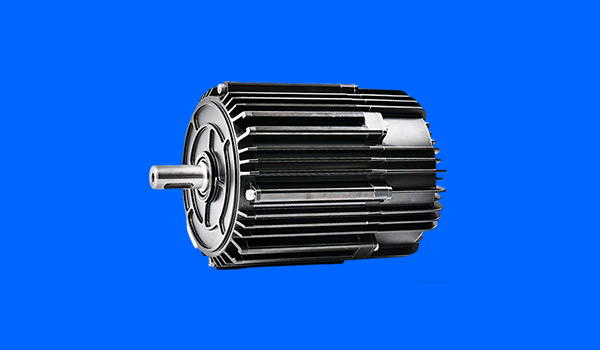

改造前，应对现有风机盘管进行现场评估。首先确认机组的尺寸和风量范围，常用的风机盘管有02、03、04、06等型号，对应的风量约为340 m³/h、510 m³/h、680 m³/h、1020 m³/h。选择ECM电机时，应确保电机的外形安装孔位、轴径和风轮匹配。多数ECM电机提供通用的法兰和加长轴，可以直接替换。其次，检查原控制开关。传统的三速开关无法直接驱动ECM电机，因为ECM电机需要0-10V或PWM信号。最简单的改造方式是保留原开关作为电源总开关，另外加装一个旋转电位器式调速器，输出0-10V信号。也可以采用专用的ECM电机控制器，带室温传感器和液晶显示，实现自动恒温调速。

具体的改造步骤如下：
第一步，切断电源，拆下原交流电机和启动电容，记录接线关系。
第二步，安装ECM电机，注意风轮锁紧螺母的扭矩不宜过大，避免电机轴变形。将电机固定螺丝均匀拧紧。
第三步，接线。ECM电机的电源线（L、N）接220V交流电。控制线：COM端接信号地，VIO端（或标有0-10V）接调速器的输出信号线。如果使用三线式电位器调速器，需按说明书连接高、中、低三端。
第四步，设定参数。部分ECM电机带有拨码开关，可以设定最低转速限制和软启动时间。建议将最低转速设为额定值的20%，避免低速时风量过小导致换热器结露。
第五步，通电测试。先检查电机是否平稳启动，然后调节调速器，观察风量是否连续变化。用风速仪测量出风口，确认风量范围符合设计要求。

改造后的节能收益分析：以一栋拥有300台风机盘管的商务楼为例，每台原交流电机功率约45瓦，每天运行10小时，每年运行200天，年耗电量为45×10×200×300/1000 = 27000千瓦时。更换为ECM电机后，平均功耗降至约20瓦（因为大部分时间在中低速运行），年耗电量为12000千瓦时，节省15000千瓦时，按0.8元/度计算，每年节省电费1.2万元，同时减少了维修次数。此外，ECM电机运行时噪音比交流电机降低3-5分贝，提升用户舒适感受。

在改造过程中，注意选择正规渠道的ECM电机产品，并确保安装人员具备电气安全知识。改造后应在电机外壳粘贴标识，注明控制信号类型和电压。
