冷却塔直驱电机的电磁兼容性要求与对策

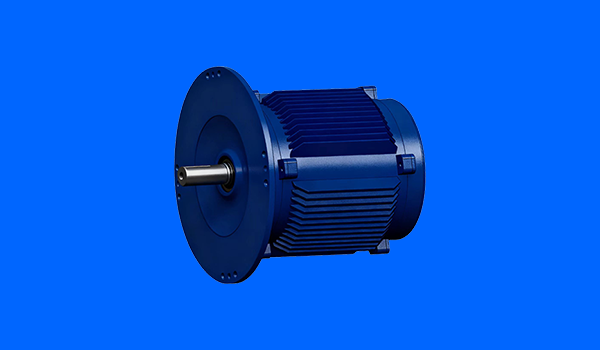

冷却塔直驱电机由变频器驱动，其工作过程中会产生一定的电磁干扰。如果处理不当，可能影响周边仪表、通信设备或控制系统的正常运行。本文介绍冷却塔直驱电机的电磁兼容性要求及常见抑制措施。

电磁干扰主要分为传导干扰和辐射干扰。传导干扰通过电源线传播，频率范围通常为150千赫兹至30兆赫兹；辐射干扰通过空间传播，频率范围从30兆赫兹到1吉赫兹以上。冷却塔直驱电机配套的变频器在开关过程中，快速变化的电压和电流会产生丰富的高次谐波，成为干扰源。

为了满足电磁兼容性标准（如国标GB/T 17626系列），在设计安装时需要采取多项措施。首先是合理布线。变频器输出的动力电缆应使用屏蔽电缆，屏蔽层在变频器侧用接地夹可靠接地，在电机侧悬空或不接。严禁将屏蔽层绞成辫子状接地，应采用360度环接方式。控制信号电缆使用双绞屏蔽线，其屏蔽层应在控制器侧单端接地。

其次是加装电磁滤波器。在变频器输入侧加装电源滤波器可以有效抑制传导干扰返回电网。滤波器的接地线应短而直，与变频器壳体连接在同一接地排上。对于干扰要求较高的场所，可以在变频器输出侧加装输出滤波器或磁环，以降低电机电缆上的高频电流。

接地系统设计同样关键。冷却塔直驱电机的接地端子应与变频器的接地端子等电位连接，采用星形接地结构，避免形成接地环路。接地电阻应小于4欧姆。如果冷却塔安装在楼顶，需要单独敷设接地线至建筑物的接地干线，不能仅依靠金属支架接地。

对于周边敏感设备，保持物理距离是最简单有效的方法。变频器柜体与PLC、仪表等设备的间距建议不小于300毫米。若空间受限，可在变频器周围安装金属隔板。

实际应用中还可以调整变频器参数来缓解干扰。降低载波频率可以减少高频开关次数，从而降低辐射强度。但载波频率降低后电机的电磁噪音会增大，需要在电磁兼容和噪音之间平衡。另外，启用变频器的软关断功能可以使电压变化率变得平缓。

符合电磁兼容性要求的冷却塔直驱电机系统，经过合理设计和施工后，不会对周边设备造成干扰。用户应在安装调试阶段使用频谱分析仪或简易的调幅收音机进行现场测试，确认无异常后方可投入正式运行。
