永磁同步电机的结构组成与各部件功能

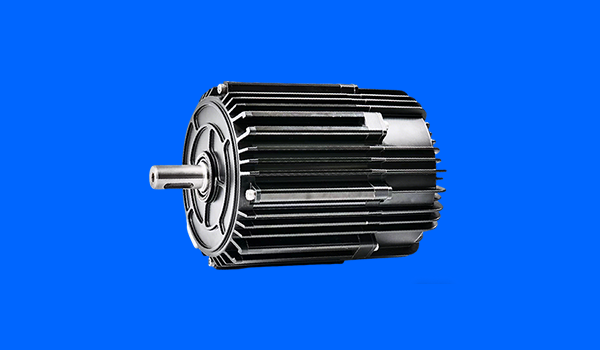

了解永磁同步电机的结构组成，有助于用户进行正确的选型与维护。永磁同步电机主要由定子、转子、轴承、机壳以及位置检测装置等部件构成，各部件协同工作实现了机电能量的高效转换。

定子是永磁同步电机的静止部分，包含铁芯、绕组和绝缘系统。定子铁芯采用低损耗的硅钢片叠压而成，目的是减小涡流损耗和磁滞损耗。铁芯内圆开设均匀分布的槽，用于放置定子绕组。绕组通常采用铜线绕制成三相对称结构，通入交流电后产生旋转磁场。对于一台额定功率为15千瓦的永磁同步电机，定子外径一般在200毫米左右。定子绝缘处理的质量直接关系到电机的耐压等级和使用寿命。

转子是永磁同步电机的运动部件，其核心是永磁体。根据磁钢安装方式的不同，转子结构可分为表贴式和内置式两种。表贴式转子结构简单，适合高速运转；内置式转子则具有较高的机械强度和磁阻转矩利用能力。永磁体一般采用钕铁硼或钐钴材料制成，这些材料能够提供较高的剩磁密度和矫顽力。转子铁芯同样使用硅钢片叠成，磁钢嵌入或粘贴后再进行整体充磁。

轴承与轴伸负责支撑转子和传递机械功率。永磁同步电机通常采用深沟球轴承或角接触球轴承，轴承型号根据负载大小和转速要求选择。轴伸形式有圆柱轴、花键轴等，用于连接负载设备。合理的轴承润滑维护可显著延长永磁同步电机的使用寿命。

位置检测装置是实现精密控制的关键部件。常见的反馈元件包括增量式编码器、绝对式编码器和旋转变压器。编码器将转子的实时角度位置转换为电信号，发送给变频器或伺服驱动器。对于无传感器控制的永磁同步电机，则通过算法估算转子位置，从而省去物理传感器。

冷却结构也是永磁同步电机的重要组成部分。小型电机通常采用自然冷却或自带风扇冷却；大功率或高防护等级的产品则采用强制风冷或水冷套冷却。水冷套环绕在定子机壳外部，冷却液带走内部产生的热量，使永磁同步电机在紧凑体积下保持较低的温升。

综上所述，永磁同步电机的各个部件各司其职，共同构成了一个高效、可靠的机电能量转换装置。
