改造老旧风机：将PSC电机替换为ECM电机的完整步骤

对于许多商业建筑和工业设施来说，大量老旧的风机仍在使用低效的PSC电机或罩极电机。这些设备不仅电费高昂，而且噪音大、维护频繁。将其改造为ECM电机是一种快速见效的节能措施。然而，由于ECM电机在电气和控制方式上与PSC电机存在差异，直接替换需要遵循正确的步骤。本文将为您提供一个完整的、可操作的改造流程，帮助您顺利完成升级。

改造前的准备工作。 首先需要评估原系统是否适合改造。确认原电机的功率范围（通常ECM电机适用于1马力以下的风机负载），并检查安装空间：ECM电机比同马力的PSC电机大约长5至10厘米，尾部需要额外空间用于散热和控制接线。如果空间不足，可以考虑选择短型设计的ECM电机或将控制盒外延。其次，收集原电机的铭牌信息：电压、电流、转速、电容规格以及安装支架尺寸。这些数据将用于选择合适的ECM电机替代型号。

第一步：安全断电与拆卸。 关闭风机的上游断路器，并使用电压表确认电源已断开。拆下风机护罩和风轮（注意标记风轮的安装方向）。然后拆下原PSC电机的接线，务必标记每一根线：通常是黑线（高速）、蓝线（中速）、红线（低速）、白线（公共）和橙线（启动电容）。同时拆下启动电容并妥善放电处理。松开安装螺栓，取下旧电机。建议保留旧电机的支架，因为某些ECM电机可能使用相同孔距。

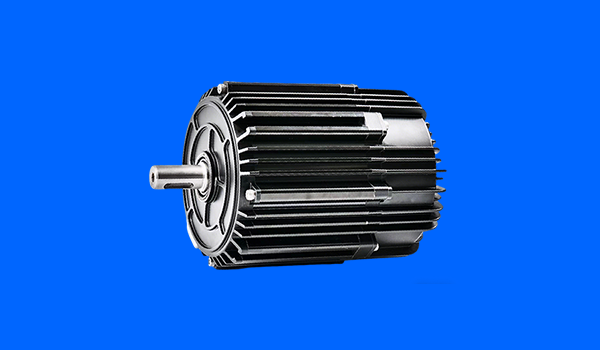

第二步：安装新ECM电机。 将ECM电机放入原安装位置。如果孔径不匹配，可使用随电机附带的适配支架或购买通用的可调支架。安装时注意轴伸长度和风轮锁定螺丝的位置，确保风轮不会碰壳。用扭矩扳手按推荐值拧紧固定螺栓。接下来安装风轮：将风轮推到轴上，使轮毂与电机前端盖保持约2至3毫米间隙，然后锁紧顶丝。手动旋转风轮，确认无刮擦且转动灵活。

第三步：电气连接。 ECM电机通常有独立的电源输入端和控制信号端。

电源线：将ECM电机的L、N端子分别连接到原电源的火线和零线，地线连接到电机外壳。不需要连接任何电容。

控制信号：大多数替换型ECM电机提供一根24V使能线和一根0-10V调速线。原系统如果只有多档开关（如高中低三档），则无法直接提供0-10V模拟信号。此时需要使用一个转换模块（也称为PSC替换模块），该模块将原档位开关的状态转换为对应的0-10V电压输出给ECM电机。或者，选择具有多速输入端子的ECM电机，这种电机可以直接接受来自原开关的24V信号（每个档位对应一根信号线）。连接时请仔细阅读ECM电机说明书。

第四步：配置电机参数。 这是改造成功的关键。多数ECM电机提供一组拨码开关或数字显示器用于设定运行模式。您需要根据风机的实际需求设置以下参数：

转速曲线：选择“风机”曲线（扭矩随转速平方增长）还是“恒扭矩”模式。

软启动时间：建议设置为5至10秒，以避免启动时风管振动。

转速上限：设置为原电机额定转速附近。

方向：如果风轮旋转方向相反，可更改拨码开关或重新插拔编程跳线（不可直接反接电源线）。
完成设置后，短暂通电试运行，测量电流应在额定范围内，并用手感受电机外壳温升。

第五步：试运行与验证。 恢复供电并启动风机。使用风速计测量最远端风口的风速，与改造前对比，不应有明显下降。如果风量偏低，适当增加ECM电机的转速设定；如果风量过大且有噪音，可降低设定。连续运行30分钟，检查电机温度（表面温度在60至70摄氏度属正常）、有无异常振动或噪音。最后，记录运行电流作为日后维护的基准。

通过以上五个步骤，您就可以将一台老旧的PSC电机成功改造为高效、静音的ECM电机。虽然首次操作需要投入一些学习时间，但后续的节能收益和运行稳定性将让这次改造物超所值。
