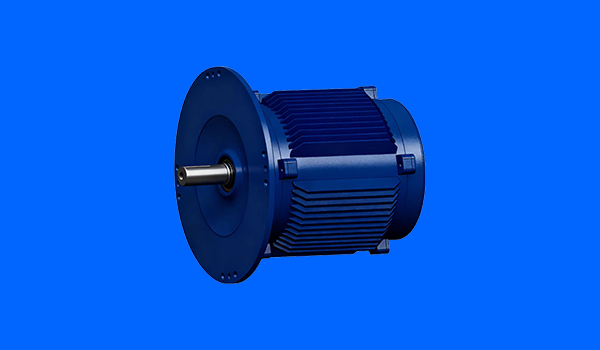

冷却塔直驱电机的电磁设计特点与转矩脉动抑制技术

一台优秀的冷却塔直驱电机，其内部电磁设计直接决定了运行平稳性和效率。与传统高速电机不同，直驱电机需要在极低的转速下输出大转矩，同时还要抑制转矩脉动以避免风扇叶片疲劳。本文将解析冷却塔直驱电机的关键电磁设计技术。

首先，极槽配合是核心。普通异步电机多为4极或6极，而冷却塔直驱电机通常采用20极、30极甚至更多极数。更多的磁极意味着在相同频率下转速更低，从而无需减速箱。例如，30极电机在50Hz时的同步转速仅为200转/分，非常契合冷却塔风扇的常用转速范围。极数增加后，定子齿槽数量也相应增加，这带来了另一个好处：齿槽转矩的基波幅值大幅降低。

齿槽转矩是导致冷却塔直驱电机低速抖动的主要因素。为了进一步抑制齿槽转矩，设计上常采用分数槽集中绕组，即每极每相槽数为分数。这种绕组方式可以破坏齿槽转矩的周期性叠加，使其幅值降至额定转矩的1%以下。此外，磁钢采用不等厚设计或斜极工艺，也能有效削弱转矩脉动。

其次，永磁材料的选择至关重要。冷却塔直驱电机多采用钕铁硼永磁体，其剩磁密度高，能够在较小体积内产生足够的转矩。但钕铁硼对温度敏感，而冷却塔夏季环境温度可达45℃，电机内部温升可能超过100℃。因此需选用SH或UH等级的高耐温磁钢，并优化冷却风路设计。部分冷却塔直驱电机还采用内置式磁钢布局，利用磁阻转矩进一步提高过载能力。

最后，电磁噪声控制。冷却塔直驱电机的径向电磁力波是主要噪声源。通过优化气隙长度和定子槽开口宽度，可以削弱特定阶次的力波。同时，采用正弦波绕组或分布绕组设计，使反电动势波形接近正弦，减少谐波损耗和噪音。经过这些电磁优化，冷却塔直驱电机在满载运行时，电磁噪声通常低于65分贝，远低于传统电机。
