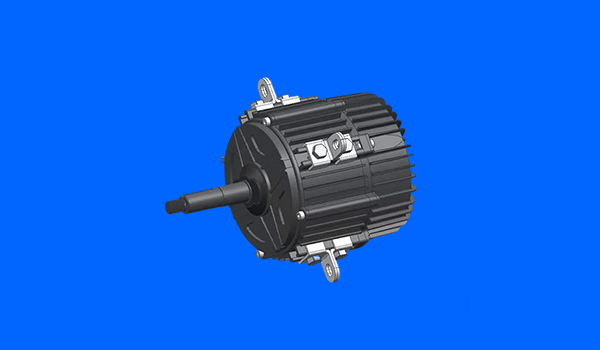

永磁同步电机转子结构类型及其对性能的影响

永磁同步电机的性能很大程度上取决于转子上永磁体的布置方式。根据永磁体安装位置的不同，主要分为表贴式永磁同步电机和内置式永磁同步电机两大类型。理解这两种结构的特点及其对电机性能的影响，有助于在具体应用中选择合适的拓扑。

表贴式永磁同步电机的永磁体贴附在转子铁芯外表面，通常采用瓦片形或矩形磁钢。由于永磁体磁导率接近空气，有效气隙较大，因此直轴电感Ld与交轴电感Lq基本相等，磁阻转矩可以忽略。这种结构的优点在于：制造工艺相对简单，适合高速自动化生产；气隙磁密波形易于优化，反电动势正弦度高，转矩脉动小；动态响应快，适用于伺服驱动、机器人和精密定位等场合。缺点是永磁体直接面对气隙，在高温和电枢反应作用下容易发生不可逆退磁；同时，在高转速下需要外加护套或采用碳纤维绑扎，增加了成本。

内置式永磁同步电机的永磁体嵌入转子铁芯内部，常见有“一”字形、“V”字形或“U”字形排列。由于永磁体被铁磁材料包围，直轴磁路需穿过永磁体，磁阻很大（Ld小）；而交轴磁路仅通过硅钢片，磁阻很小（Lq大）。因此，Lq显著大于Ld，产生较大的凸极比。这一特性带来了显著的磁阻转矩。利用磁阻转矩可以提高电机的转矩密度，或在同等转矩下减少永磁体用量，降低成本。同时，内置式结构由于永磁体深埋，抗退磁能力更强，且转子机械强度高，适合高速运行。其主要缺点是制造工艺复杂，漏磁系数大，转矩脉动较表贴式略高。

在控制特性上，表贴式永磁同步电机通常采用Id=0的控制策略，控制简单；而内置式永磁同步电机常采用最大转矩电流比（MTPA）控制，充分利用磁阻转矩，以最小的电流获得所需转矩。在弱磁扩速方面，内置式由于具有较大的Ld，更容易实现宽范围弱磁调速，最高转速可达基速的4倍以上；表贴式弱磁能力较弱。

综上所述，表贴式永磁同步电机适合高性能伺服和低转速应用，内置式则更适合电动汽车、高速主轴等需要宽调速和大转矩的场合。选型时应根据具体工况权衡结构类型。
