深度拆解外转子电机的结构设计优势与特点

在机电产品的选型过程中，结构设计往往是决定整机性能的关键因素之一。相比于传统的内转子构型，外转子电机凭借其独特的机械布局，在多个行业应用中展现出不可替代的优势。深入拆解其结构设计，有助于工程师更好地理解该电机在不同工况下的适用性。

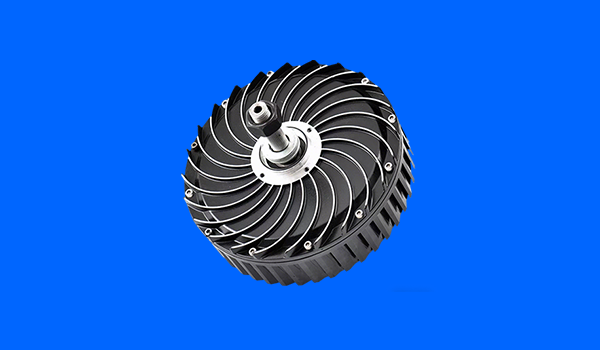

外转子电机的总体结构由三大核心部分组成：固定轴、内部定子以及外部旋转壳体。其中，定子铁芯采用高导磁率的硅钢片叠压而成，嵌有多极对数的铜线圈，并直接固定在中心轴上。转子则由环形永磁体和金属外壳组成，磁体粘贴或嵌入外壳内壁，外壳本身既是磁路的一部分，也是动力输出端。这种“外旋内静”的布局，与内转子电机形成了根本性的差异。

从结构设计优势来看，外转子电机的第一个显著特点是轴向尺寸极短。由于转子直接做成筒状包裹定子，不需要额外的轴承座或联轴器来传递扭矩，整机长度可以大幅缩减。这对于安装在风叶内部、轮毂内部或有限扁平空间中的设备而言，意义重大。例如，在轴流风机中，叶轮可以直接固定在外壳上，实现电机与叶轮的一体化设计。

第二个结构优势是转动惯量大。外转子电机的质量主要分布在半径较大的外壳边缘，这使得其在低转速运行时能够保持极佳的旋转平稳性，速度波动小。同时，较大的转动惯量也意味着在负载突变时，电机不易失步或卡顿，特别适合需要频繁启停或带惯性负载的场合。

第三个特点是散热结构的天然合理性。定子线圈是外转子电机的主要发热源，它被固定在中心轴上，热量可以通过轴心传导至安装支架或散热片。同时，外壳旋转时会像风扇叶片一样带动周围空气流动，对定子起到强迫风冷的效果。这种自散热能力使得同等体积下，外转子电机可以承受更高的电流密度。

此外，外转子电机的结构还带来了低噪音特性。由于没有齿轮减速机构，电机直接驱动负载，消除了齿轮啮合噪声。同时，外壳的圆筒状结构具有较好的刚性，能有效抑制电磁振动向外部传递。

当然，这种结构设计也存在一定局限性，比如对外壳的动平衡要求较高、密封防护相对复杂等。但在绝大多数追求紧凑、低速大扭矩和低噪声的应用中，外转子电机的结构优势依然是不可替代的首选理由。正确理解这些设计特点，有助于在选型时做出更加科学的决策。
